協三工業５トンディーゼルカー

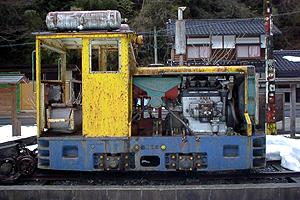

	鳥取県智頭町・山形小学校にて 昭和３０年代まで全国至る所で見られた森林鉄道、この機関車はその森林鉄道の一つ「大阪営林局鳥取営林署・沖の山林道」で使われていたもの。 林業近代化の花形として登場したディーゼル機関車であったが、トラック輸送の発達や、専用大型機械の登場の為その活躍機関は短く、また産業機械の常で現存するものは少ない。 写真の機関車は林道廃止後長らく当地で放置されていた物だが、昭和５８年地元有史の手により修復の上地元小学校の校庭に移設された。 当時の写真ではかなり気合いを入れた修復が行われた様だが、現在はこの有様・・。 機関車の後ろには山トロが２台くっついている、木枠に車輪を取り付けただけの簡単な造りであるが、ちゃーんとブレーキが付いており、この上に材木を満載して活躍していた。 残念な事にこちらは木製という事もあり、程度はもう絶望的な状態。 歴史遺産と威張ってはみても、こういった地味な存在は保存後の保守が行き届かないケースが多いように思う。 屋根上のタンクはエアーブレーキ用のエアタンク。

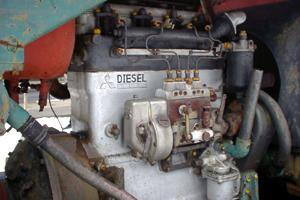

	初期の林鉄用機関車はガソリンエンジンを積んでいたが、戦後小排気量ディーゼルエンジンの登場によりディーゼルエンジンが主流となった。 三菱ＫＥ−５を初めとして、いすゞＤＡ、日野ＤＡなど自動車用の物が多く流用された。 この車両は元々エンジンカバーが付いていない。

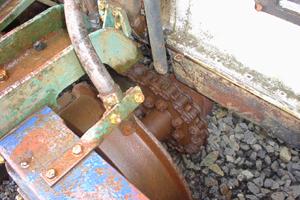

	駆動部のアップ。 ホンダスポーツもビックリのチェーンドライブ。 といってもこれが当時の一般的なスタイル。変速機は自動車と同じ手動変速の機械式が標準で有ったが、後にトルクコンバータを搭載したものも登場した。
